El Calculador de Interfaz de Subestación CIP9030, instalado en los Agrupamientos de Subestación y en la Sala de Supervisión de Equipos H24 de RTE, es un equipo de telecontrol (RTU) que garantiza:

• la gestión de las alarmas locales (alarma de peligro, alarma de intrusión, etc.)
• la gestión de los accesos (apertura de portillo, apertura del portal principal, etc.)
• la gestión de la iluminación (iluminación del pasillo xx, etc.)

Con el fin de garantizar sus funciones, el calculador de interfaz de subestación realiza la adquisición de la información de la subestación y el control de las placas de alarmado gracias a sus tarjetas de entradas/salidas lógicas (E/S Todo o Nada). Los datos adquiridos se transmiten a los centros de supervisión mediante el protocolo IEC 60870-5-104.

Con sus dos tarjetas CPU y sus dos módulos de alimentación integrados, el CIP9030 garantiza una buena continuidad de explotación, asegurando así la seguridad de los operadores del GdP.

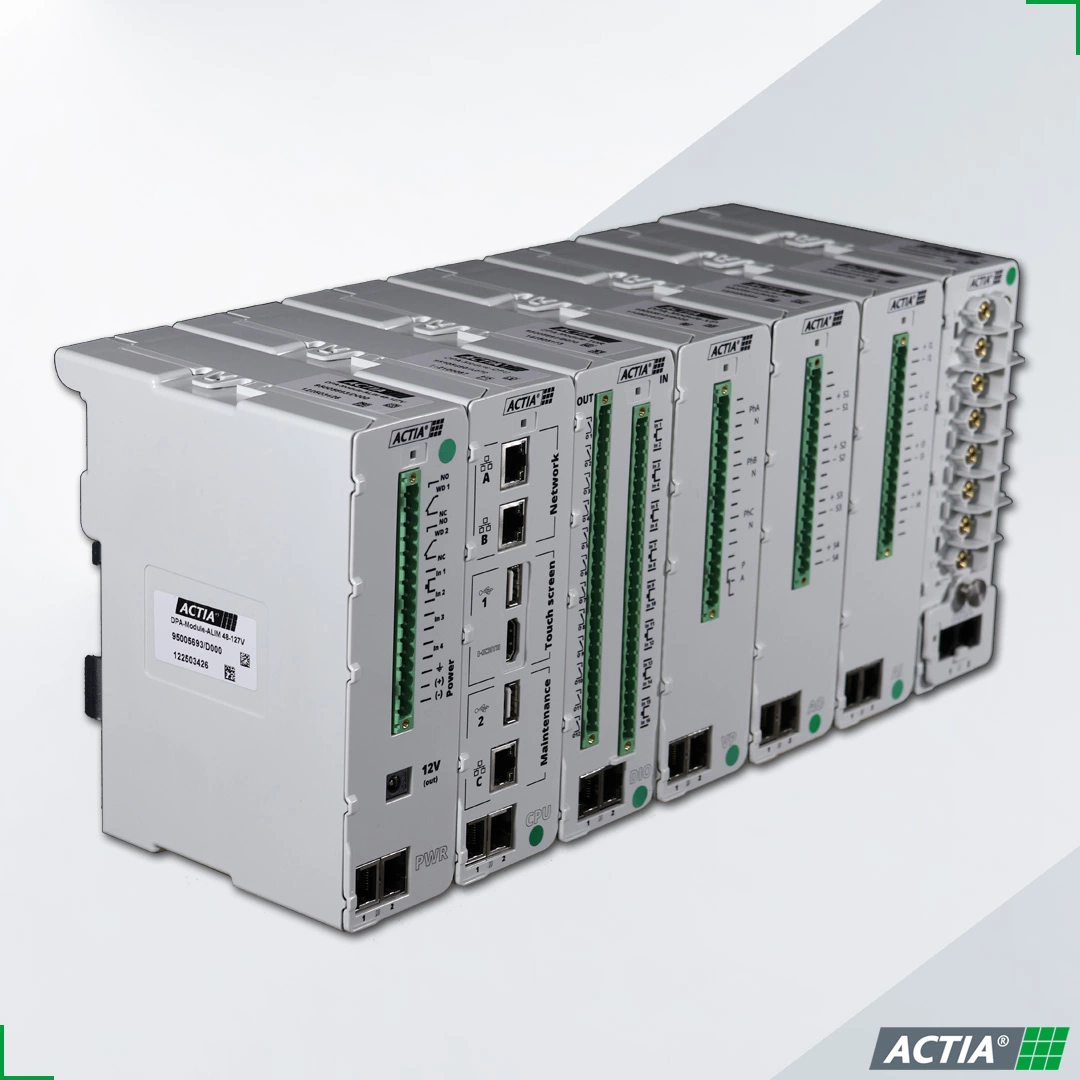

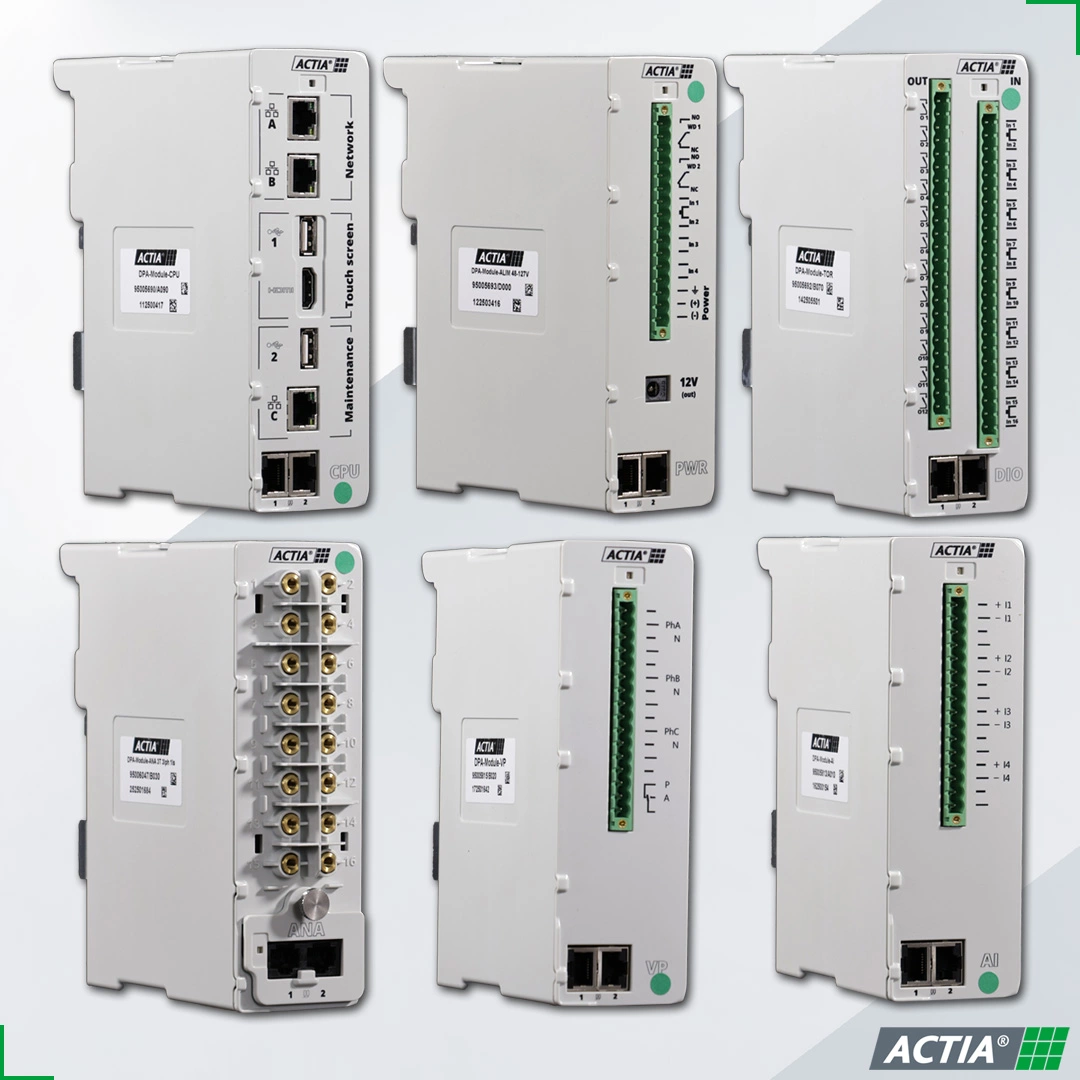

El RTU CIP9030 es modular y puede integrar de 1 a 10 módulos de gestión de E/S TOR, por configuración según el volumen de datos de la subestación. Esto supone una capacidad de 160 Entradas Lógicas y 120 Salidas Lógicas. Es posible añadir extensiones que permiten aumentar el volumen de datos hasta 496 Entradas Lógicas y 372 Salidas Lógicas.

Al desempeñar un papel central en la arquitectura objetivo del ambicioso proyecto de RTE, PLASMA, la ciberseguridad es indispensable para el CIP9030. En consecuencia, el equipo integra las últimas especificaciones de ciberseguridad que incluyen, entre otras, el endurecimiento del sistema, la autenticación nominativa mediante Active Directory, la transferencia de archivos vía SFTP y la segregación de las funciones de usuario y administrador.
