Calculateur d’Interface Poste

Le CIP9035, Calculateur d’Interface Poste installé dans les postes sources HTB / HTA, est un équipement de téléconduite (RTU) assurant :

• L’acquisition des données des protections numériques en Modbus ou IEC 61850
• L’acquisition des données filaires du poste source
• La transmission des données vers les centres de supervision via IEC 60870-5-104
• Le pilotage des organes des protections en Modbus ou IEC 61850 et filaires

Le CIP9035 joue un rôle de passerelle entre les équipements de la baie de contrôle (Poste Commandé : équipement de protection) et les systèmes de supervision SCADA de la station de conduite (Poste de Commande : centres de conduite).

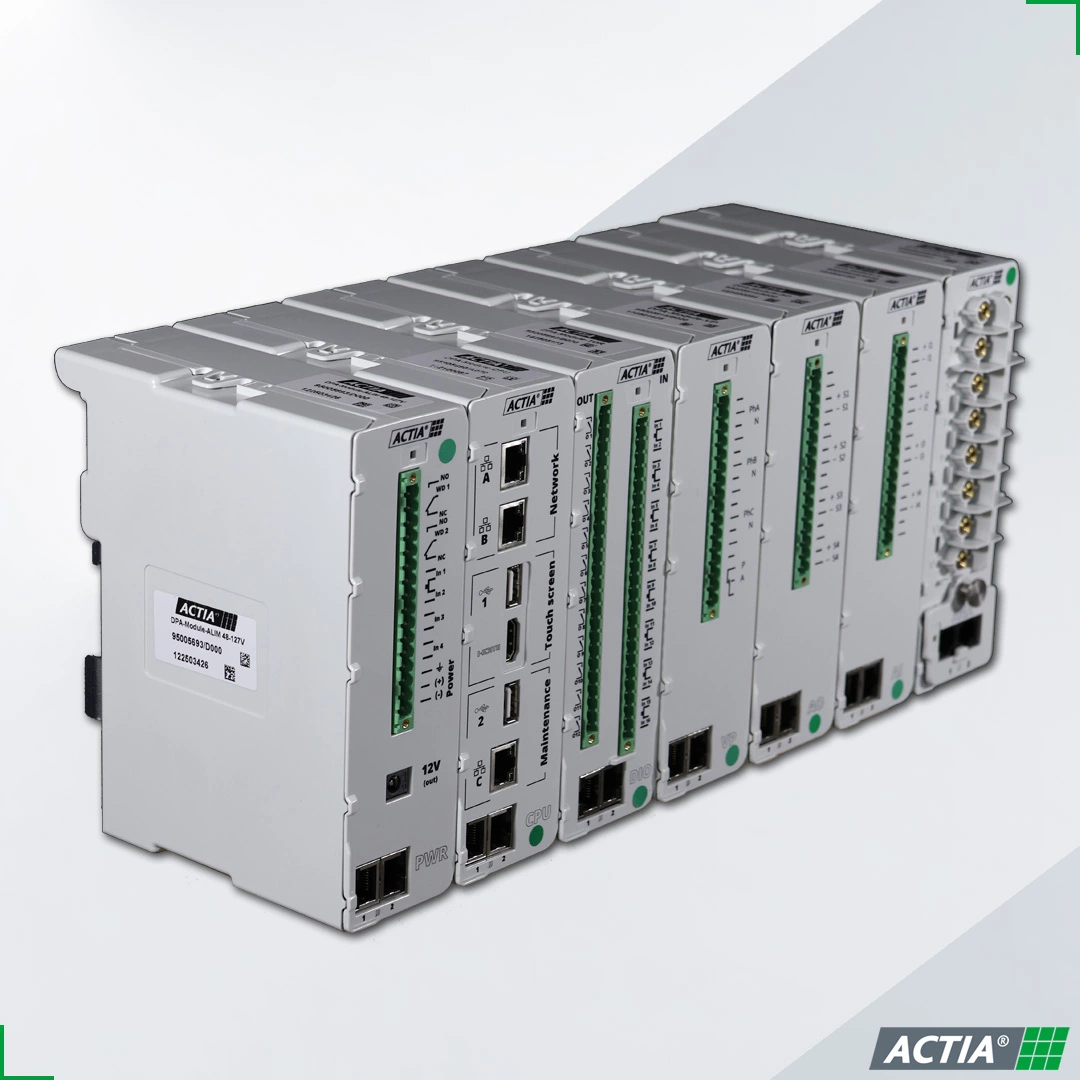

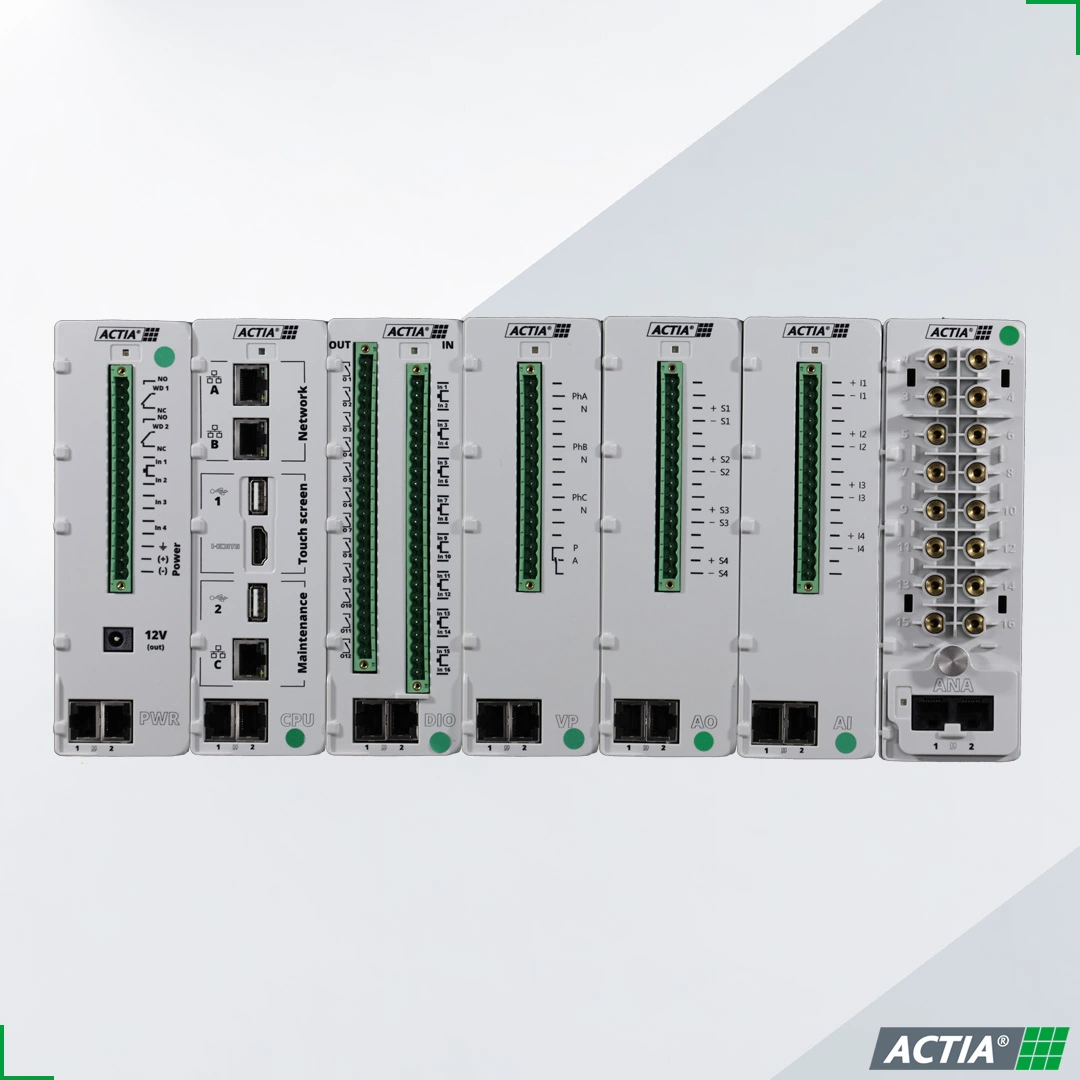

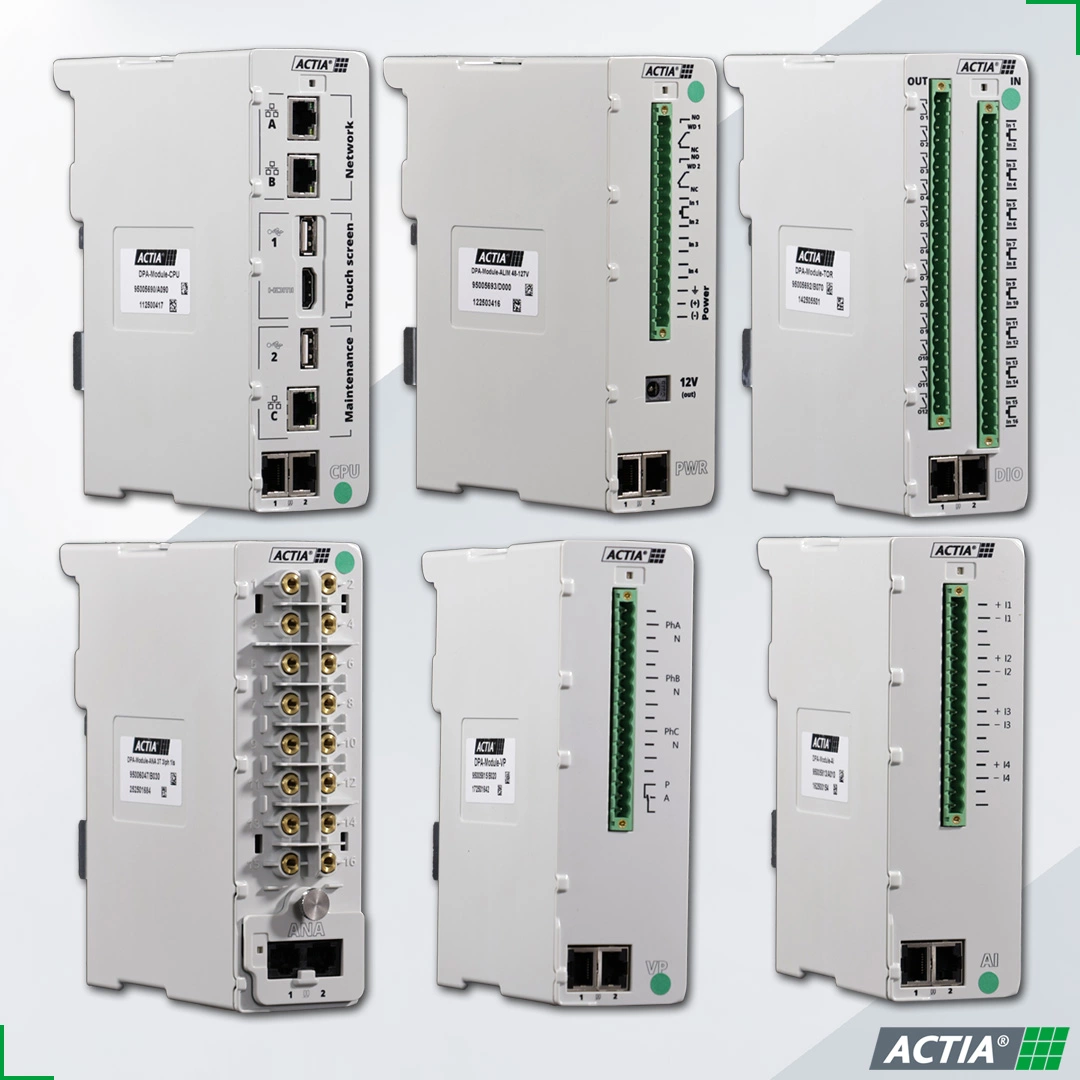

Le calculateur d’interface poste CIP9035 est modulable et peut intégrer :

• Jusqu’à 2 modules CPU si la redondance de la carte CPU est requise
• Plusieurs modules ALIM si la redondance de l’alimentation est requise ou suivant la puissance demandée par les autres modules de l’équipement
• Plusieurs modules d’acquisition et de pilotages des Entrées / Sorties Logiques (E/S TOR)
• Des modules d’acquisition et de pilotage des Entrées / Sorties Analogiques -20mA/+20mA

Grâce à ses multiples protocoles embarqués, le CIP9035 peut assurer la gestion des données de différents types (Télésignalisation (TS), Télémesures (TM), Télécommandes (TC), Télévaleur de consigne (TVC)) avec différents types de réseaux (Modbus RTU, IEC 61850, Filaire).
